聚四氟乙烯包覆垫片 >> 聚四氟乙烯包覆垫片

1. 结构与性能特点

聚四氟乙烯包覆垫片是由聚四氟乙烯材料包覆石棉橡胶板等弹性材料构成。该垫片除了具有聚四氟乙烯的极其优秀的化学性能、洁净卫生和不污染等一系列特性外,由于包覆有弹性材料而使它比纯聚四氟乙烯垫片具有更好的压缩回弹性能,因而能长期保持其优良的密封性。

2. 结构型式及代号

聚四氟乙烯包覆垫片按结构分为剖切型(或称机加工翅型)(图1),机加工型(或称机加工矩型)(图2),折包型(图3)三种。其代号如下表。

垫片型式

代号

国标GB/ 13404 -92

化工部标 HG 20607, HG20628

剖切型(或称机加工翅型)

S

PMF

机加工型(或称机加工矩型)

M

PMS

折包型

F

PFT



3.  标记

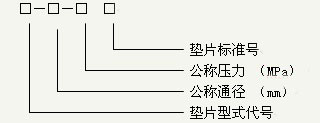

3.1国标GB/T 13404 -92

示例:公称通径100 mm,公称压力1.6 MPa的剖切型聚四氟乙烯包覆垫片:

       S-100-1.6  GB/T 13404

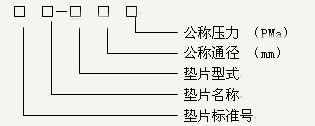

3.2 化工部标 HG 20607-97,HG 20628-97

 示例:公称通径 100 mm,公称压力 5.0MPa的突面钢制法兰用机加工翅型聚四氟乙烯包覆垫片,其标记为:

            HG 20628  四氟包覆垫  PMF  100-5.0

1.  垫片尺寸

   聚四氟乙烯包覆垫片垫片的尺寸已在标准中作了规定,定货时按标准规定列出其标记即可。

   GB/T 13404 -92 适用于国标相关的法兰,HG 20607-97适用于HG 20592-1997法兰,HG20632-97适用于HG 20615-1997法兰。其它非标产品可按图制造或咨询确定。



2.  应用

   广泛用于要求耐腐蚀,对流体介质无污染,洁净卫生的化工、食品、医药等工业部门的设备和管道法兰联接的密封垫片,尤其适用于温度压力参数波动的场合,其密封性能比纯聚四氟乙烯垫片更好。
