1.结构与性能特点

   金属齿形垫片是在金属平板的上下表面加工有多条同心圆齿形槽构成。由于垫片的环形齿尖和法兰间为线接触，从而形成极高的垫片应力而且又是完全隔离的同心圆，因而形成多道金属线密封，加上垫片的整体结构牢固，使金属齿形垫不仅具有较好的密封性能而且安全可靠性也较高。它是用于高温高压场合的传统垫片。

   齿形组合垫片是在金属齿形垫片的基础上改进而成，在金属齿形垫片的上下表面复合适当厚度的非金属材料就成为齿形组合垫片。由于非金属材料通常具有较好的密封性等，因此它除了具有金属齿形垫片的特点外其密封性能比金属齿形垫片更好。

2 金属齿形垫

2.1 结构型式

   金属齿形垫的结构型式如图1所示。



2.2 构成材料及适用范围

材料名称	最高工作温度 ℃
08或10	450
0Cr13	540
0Cr19Ni9	600
00Cr17Ni12Mo2	450

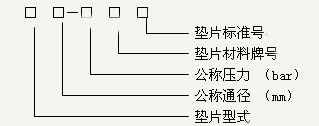

2.3 标记

示例：公称通径100mm，公称压力6.3MPa，材料为0Cr19Ni9的凹凸面管法兰用金属齿形垫片：

      齿形垫  100－63  0Cr19Ni9  JB/T 88－94

2.4 垫片尺寸

     金属齿形垫的尺寸已在标准JB/T 88－94作了规定，定货时按标准规定列出其标记即可。非标产品可按图制造或咨询确定。

3.齿形组合垫片

3.1 结构型式

   齿形组合垫片的结构型式分为凹凸面法兰用MFM型（图2）和突面法兰用RF型（图3）。

结构材料及代号

金属齿形环材料		覆盖层材料		最高工作温度 ℃
名称	代号	名称	代号
10或08	10或08	柔性石墨	G	450
0Cr13	410	柔性石墨		540*
0Cr18Ni9或 0Cr17Ni12Mo2	304或 316	柔性石墨		650*
		聚四氟乙烯	F4	200
*用于氧化性介质时≤450 ℃。

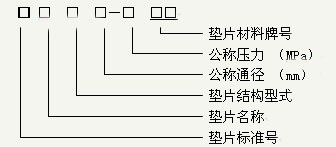

标记

示例：适用于HG20592法兰标准所规定的公称通径100 mm，公称压力6.3MPa突面法兰用的10号钢覆盖柔性石墨齿形组合垫片，其标记为：

           HG 20611 齿形垫  RF  100－6.3  10G

3.4 垫片尺寸

   金属齿形组合垫片的尺寸已在标准中作了规定，定货时按标准规定列出其标记即可。

HG 20611-97适用于HG 20592－1997法兰，HG 20632-97适用于HG 20615-1997法兰。非标产品可按图制造或咨询确定。

3.       应用

使用压力：～42.0MPa。

   制造标准：HG 20611－97《钢制管法兰用齿形组合垫（欧洲体系）》 。

             HG20632－97《钢制管法兰用齿形组合垫（美洲体系）》 。

   应用场合：适合于高温高压场合或带腐蚀性介质的高压场合等。采用带覆盖层的金属齿形组合垫比一般金属齿形垫具有更好的密封性能。
