一．管法兰用缠绕式垫片

（一）结构与性能特点

缠绕式垫片是由预成型的V型（或W型）金属带与非金属带通过紧密缠绕而成，根据法兰面型式不同还可带有内环，外定位环或带内外环的结构。缠绕式垫片具有较好的压缩回弹特性和良好的密封性，能适应高温高压参数的要求，在温度和压力变化的场合仍能保持较好的密封性。

（二 ）  结构型式及代号

1.   结构型式

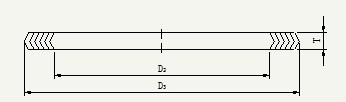

1.1    基本型

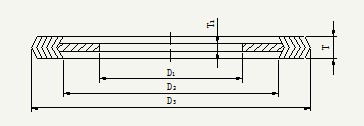

1.2  带内环型

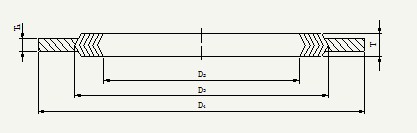

1.3  带定位环型

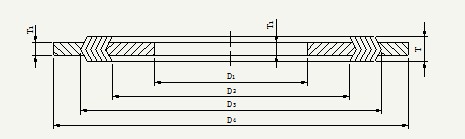

1.4    带内环和定位环型









2   代号



垫片型式	代号	适用的法兰密封面形式
基本型	A	榫槽面
带内环型	B	凹凸面
带定位环型	C	平面 突面
带内环和定位环型	D



（三）  构成材料及代号





（四）  标记

□－□□□□－□－□     □

                                        垫片标准号

                                        公称压力（数值按bar标记）

                                        公称通径

                                        垫片材料代号（定位环、金属带、填充带、内环）

                                        垫片型式代号



      示例

      垫片型式：基本型；材料：金属带材为0Cr18Ni9，填充带材为柔性石墨；公称通径：150mm；公称压力：4.0MPa；垫片尺寸标准：GB/T  4622.2，其标记为：

      缠绕垫   A  0220－DN150－PN40   GB/T  4622

（五）  垫片尺寸

管法兰用缠绕式垫片的尺寸在国标 《缠绕式垫片 管法兰用垫片尺寸》 GB/T 4622.2－2008中已有规定，选用时列出公称通径和压力即可。非标垫片可咨询确定。

制造标准：GB/T 4622.1－2003，GB/T 4622.2－2008，GB/T 4622.3－2008。



（六）  应用

      使用压力：真空 ～ 26.0MPa（＞26.0MPa时请与本公司联系）

应用场合：广泛应用于包括GB、JB、HG和SH等国标，部标法兰联接上，尤其适用于高温高压场合，温度压力变化场合。



二．换热器用缠绕式垫片

1.  结构与性能特点

  换热器用缠绕式垫片是由预成型的V型（或W型）金属带与非金属带通过紧密缠绕而成。根据换热器的管程数不同在钢丝内环上焊制不同形状的隔条。隔条由金属板复合柔性石墨制成。它与管法兰用缠绕式垫片同样具有较好的压缩回弹特性和良好的密封性，能适应高温高压参数的要求，在温度和压力变化的场合仍能保持较好的密封性。

2.       垫片名称及代号



垫片名称	管箱垫片	浮头垫片	管箱侧垫片	外头盖垫片	头盖垫片
, 代号	G	F	C	W	T



3.       垫片材料及代号



4.       换热管规格及代号

换热管规格    （ 外径×壁厚）	代号
Φ19×2	A
Φ25×2.5	B



5.       标记

     □  □  □－□－□－□  □  □

                                            换热器用缠绕垫标准号（JB/T 4719）

                                            换热管规格代号

                                            管程数

                                            换热器公称压力 PN，MPa

                                            换热器公称通径 DN，mm

                                            填充材料代号

                                            金属带材料代号

                                            垫片名称代号

     示例

   DN800，PN2.5 MPa，4管程，Φ25×2.5的换热管，金属带材为 0Cr19Ni9，填充材料为柔性石墨的管箱垫片，其标记为：

              缠绕垫  G13－800－2.5－4B    JB/T 4719

6.  垫片尺寸

换热器用缠绕垫的尺寸在标准《管壳式换热器用缠绕垫片》JB/ 4719－92上已有规定，订货时按要求列出产品标记即可。非标换热器可按客户要求生产或咨询本公司确定。

制造标准：JB/T 4719－92。也可按客户要求制造。



7.       应用

使用压力：～6.4 MPa，使用温度：～450℃（特殊要求请联系本公司）

适用于温度压力较高，特别是温度压力变化的场合。
