双金属自密封复合平垫片 >> 双金属自密封复合平垫片

(专利号 ZL 200720053323.2)

1.结构与性能特点

   双金属自密封复合平垫片是我公司董事长吴树济高级工程师最新发明的专利系列产品。它是由两片金属叠合后在其外圆周经融合将两者组合在一起,然后在其上下表面复合上适当厚度的柔性石墨复合板最终构成双金属自密封复合平垫片。该垫片的最大特点是其与众不同的“自密封”性能。由于它是双层骨架结构,使用时介质压力进入两金属间的间隙并形成向外作用力,此力在垫片和法兰表面形成与介质压力相当的新增垫片应力(此即为由介质压力形成的自密封应力),此力随介质压力的存在而存在,而且随压力的增大而增大,因而它的密封性能较之其它普通垫片更好,更有保证。双金属自密封复合平垫片除了具有与普通柔性石墨复合垫片同样的性能特点外,更由于它的“自密封性”而成为最新一代法兰联接的高性能的垫片。特别适用于对管道和设备法兰联接的密封性能和寿命要求较高的石油化工及火力发电等大型现代装置的管道和设备上是使用。

2.类别与型式

   双金属自密封复合平垫片包括管法兰及容器法兰用垫片,换热器法兰用垫片,阀门中盖及非标法兰用垫片三大类。

2.1 管法兰及容器法兰用双金属自密封复合平垫片

2.1.1 结构型式

2.1.1.1 基本型

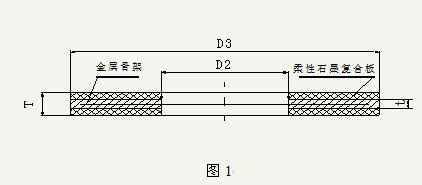

  基本型管法兰及容器法兰用双金属自密封复合平垫片如图1所示。

1.1.1.1带定位环型

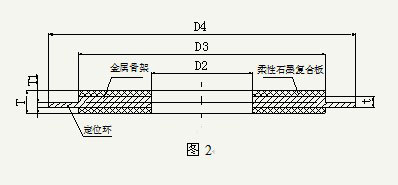

   带定位环型管法兰及容器法兰用双金属自密封复合平垫片如图2所示。

1.1.1.1带定位耳型

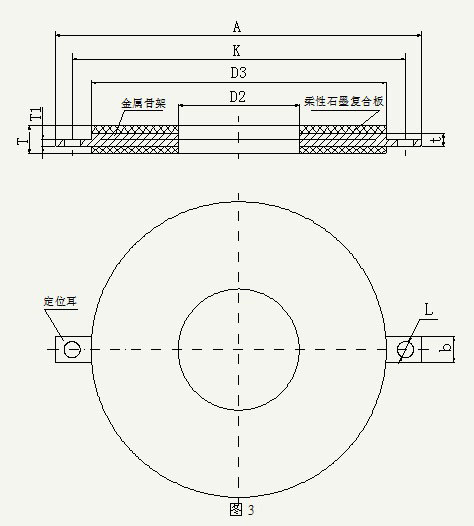

带定位耳型管法兰及容器法兰用双金属自密封复合平垫片如图3所示。

1.1.1          型式代号

  管法兰及容器法兰双金属自密封复合平垫片的型式代号应符合表1的规定。

1  管法兰及容器法兰垫片型式代号

垫片型式

代号

适用的法兰面型式

基本型

A

凹凸面

基本型(榫槽面用)

A(S)

榫槽面

带定位环型(注)

B

全平面,突面

带定位耳型

C

全平面,突面

          注:除非订货时指定,一般情况下带定位环型垫片仅推荐在DN≤100时选用

1.2 换热器法兰用双金属自密封复合平垫片

1.2.1  结构型式

 换热器法兰用双金属自密封复合平垫片的结构与基本型容器法兰用双金属自密封复合平垫片同,但在多管程的情况下需另加装隔条而成。

1.2.2  型式代号及换热管规格代号

型式代号及换热管规格代号应符合表2和表3的规定。

表 2  换热器法兰垫片型式代号

垫片名称

管箱垫片

浮头垫片

管箱侧垫片

外头盖垫片

头盖垫片

代号

G

F

C

W

T



表3 换热管规格代号

换热管规格

Φ19×2  MM

Φ25×2.5  MM

代号

A

B

1.3 阀门中盖及非标法兰用双金属自密封复合平垫片

    阀门中盖及非标法兰用垫片的结构型式及其代号与管法兰及容器法兰用垫片相同。

3.  金属骨架材料与代号

金属骨架的材料代号应符合表4的规定。

表4金属骨架的材料代号

4.  柔性石墨复合板芯板材料与代号

柔性石墨复合板芯板材料与代号应符合表5的规定。



表5  柔性石墨复合板芯板的材料代号

芯板的材料

代号

最高工作温度 ℃

低碳钢

1

450

0Cr13,1Cr13, 1Cr17

2

540

0Cr18Ni9(304)

3

600

5.法兰标准代号

容器和换热器法兰标准代号按表6的规定。

      表6 容器和换热器用双自密封复合平垫片适用法兰标准代号

代号

适 用 法 兰 标 准

1

适用于1973年机械部容器法兰标准

2

适用于1982年,1992年机械部容器法兰标准

3

适用于1980年机械部换热器法兰标准

4

适用于1992年机械部换热器法兰标准

















6.标记

6.1  管法兰用双金属自密封复合平垫片

示例:

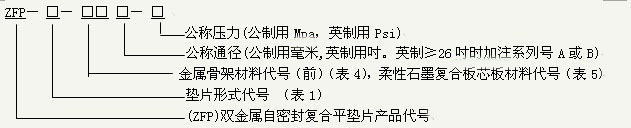

①.垫片形式:基本型;金属骨架材料:OCr18Ni9,柔性石墨复合板芯板材料:低碳钢,    公称通径:DN100.公称压力:PN4.0,标记为:

                    ZFP-A-41-100-4.0

②. 垫片形式:带定位耳型;金属骨架材料:低碳钢,柔性石墨复合板芯板材料:304不锈钢,公称通径:10吋.公称压力:300Psi,标记为:

                    ZFP-C-13-10″-300

6.2  容器法兰用双金属自密封复合平垫片

示例:

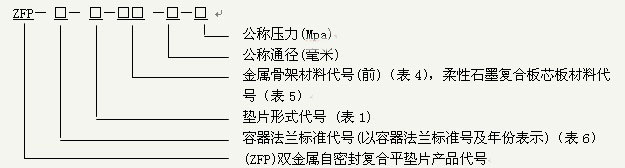

垫片形式:带定位耳型;金属骨架材料:1Cr18Ni10Ti,柔性石墨复合板芯板材料:304不锈钢,配用容器法兰标准:JB4703-92,公称通径:DN1000,公称压力:PN2.5,标记为:

                   ZFP-4703(92)-C-53-1000-2.5

示例:

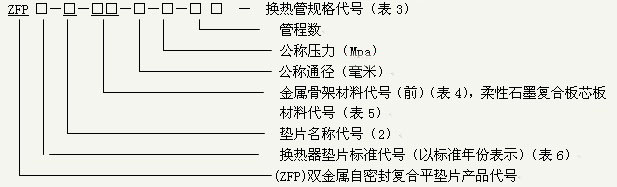

适用于与换热器垫片标准JB/4714-4717-92相应的垫片,换热器垫片名称:管箱垫片,金属骨架材料:低碳钢,柔性石墨复合板芯板材料:低碳钢,换热器公称通径:DN1200  公称压力:PN1.6,管程数:4,换热管规格:Φ19×2,标记为:

ZFB-92-G-11-1200-1.6-4A





6.4阀门中盖及非标法兰用双金属自密封复合平垫片

注:垫片型式为B或C型时,应在订货时咨询本公司以确定定位环或定位耳的相关尺寸。

示例:

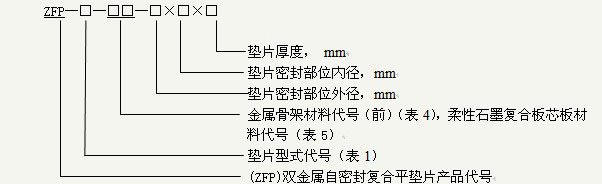

适用于阀门中盖垫片,凹凸面法兰,骨架材料为0Cr18Ni9,柔性石墨复合板芯板材料:304不锈钢,垫片外径 160mm,垫片内径 130mm,垫片厚度 4.5 mm。标记为:

                       ZFB-A-33-160×130×4.5

7. 垫片尺寸

本公司已制订了:

(1)与管法兰国标(GB),机械部标(JB),化工部标(HG),石化部标(SH)法兰标准相应的双金属自密封复合平垫片尺寸系列。

(2)与机械部(JB)1973年,1982年,1992年容器法兰标准相应的双金属自密封复合平垫片尺寸系列。

(3)与1980年,1992年机械部 换热器法兰标准相应的双金属自密封复合平垫片尺寸系列。

选用时按公称通径,公称压力及相应的法兰标准,列出所需垫片的标记即可订货。非标法兰请与本公司联系。

 8. 应用场合

     使用压力: ~ 11.0MPa。

       应用场合:广泛应用于各种管法兰,容器法兰,换热器法兰的联接上,尤其适用于对密封性能、密封寿命和安全可靠性等方面要求较高的场合,温度压力变化场合,以及大通径法兰的场合。
